Dimenzování instalačních kabelů
Dimenzování instalačních kabelů s pevným měděnými a hliníkovými jádry – proudová zatížitelnost
Technický návod
1. Navrhování elektrických rozvodů:
- volba správného druhu vodiče, dle daného prostředí nebo provozních podmínek;
- vhodný způsob uložení vodiče;
- stanovení potřebného průřezu vodiče.
2. Hlediska pro správnou funkci vodiče při jeho návrhu:
- dovolená provozní teplota (proudová zatížitelnost);
- mechanické namáhání;
- správná funkce předřadného jištění (ochran);
- účinky zkratových proudů;
- dovolený úbytek napětí.
3. Definice:
Dovolený proud: proud, který má být jakýmkoli vodičem za normálního provozu veden, aby nebyla překročena teplotní mez pro izolaci.
Dovolená provozní teplota: teplota vodiče, která je stanovena pro hospodárnou životnost vodiče nebo kabelu.

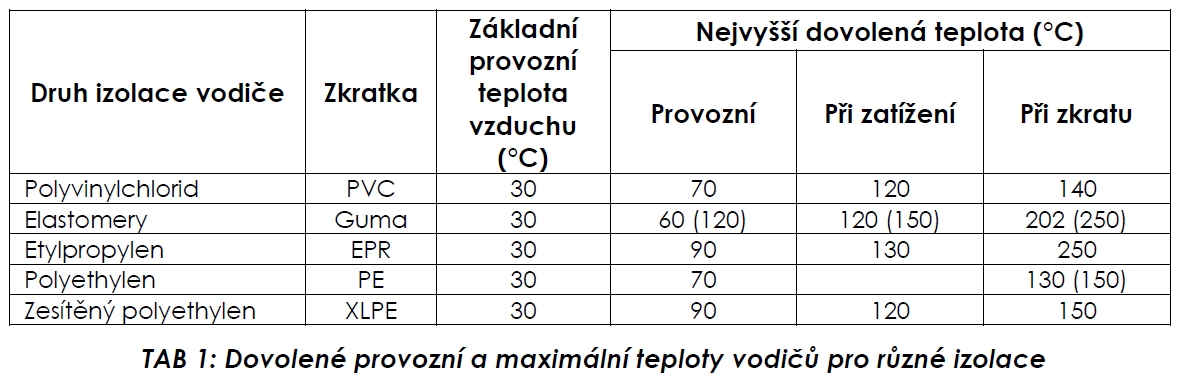

4. Dovolená provozní teplota:
Teplota, která závisí na typu izolace, na provozních podmínkách, na proudovém zatížení, teplotě prostředí. V případě, že je vodič umístěn venku, má vliv i sluneční záření a pokud je vodičů více pohromadě, navzájem se oteplují. Každý vodič musí být schopen trvale přenášet jmenovitý proud tak, aby nedocházelo k nadměrnému oteplení vodiče. Vodič se zahřívá v důsledku toho, že jím prochází proud a toto teplo přechází z vodiče na jeho okolí. Vodič se zahřívá tím více, čím větší proud jím prochází a čím více tepelně izolační bariéry brání v přechodu tepla do okolí.
Další kapitoly technického návodu:
5. Dovolené proudy v Ampérech
6. Dovolené proudové zatížení
7. Výpočet potřebného průřezu vodiče
Ing. Radek Vrzal
Expert Technického týmu a Centra technické normalizace
Kabex
duben 2019
